一、场景与设备定义

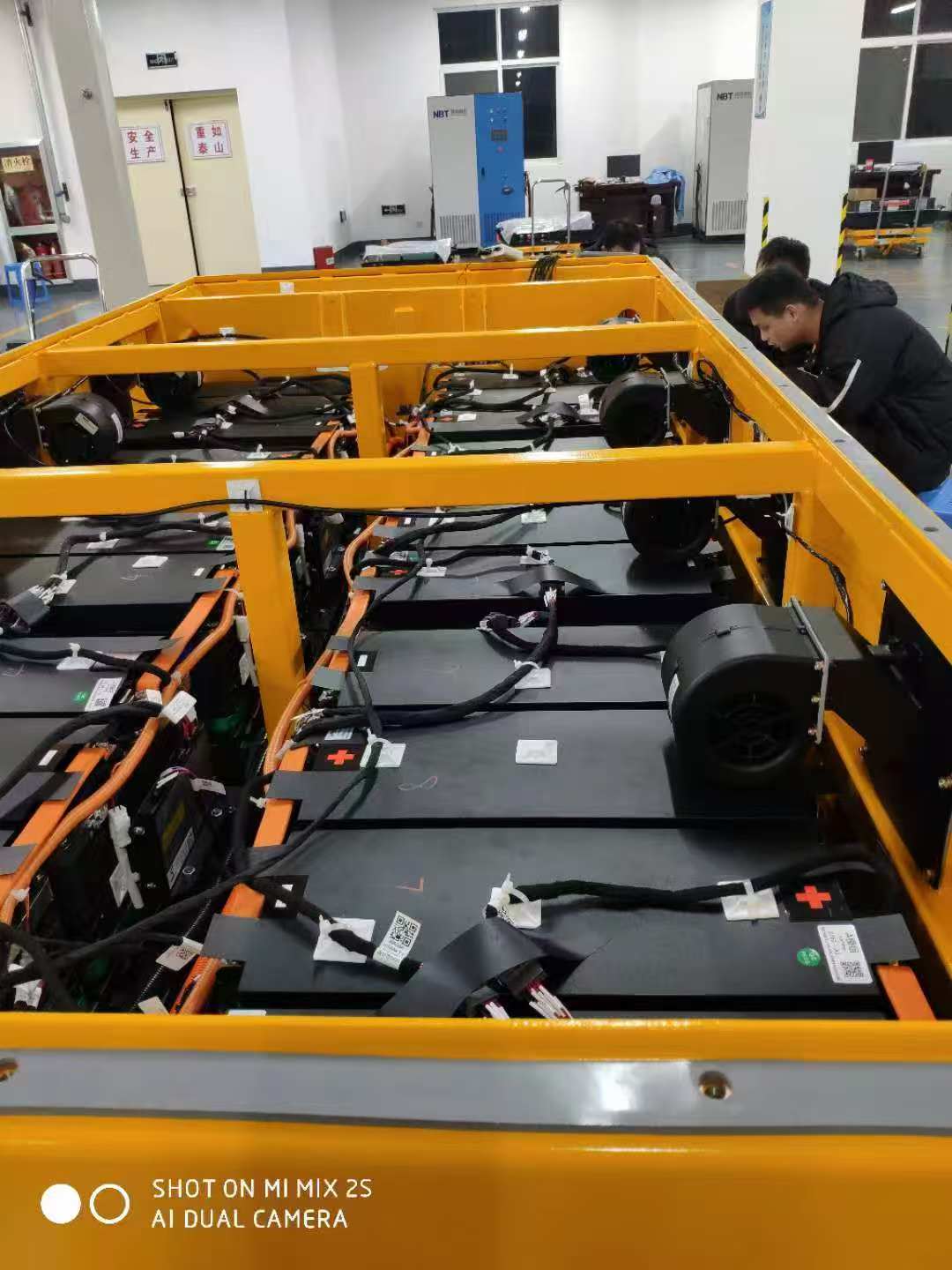

图为邦华动力储能一体机内部预装工位，黄色防腐储能柜体框架内完成电池簇、温控系统、高低压线束集成装配，是台区储能柜/户外一体式储能整机总装核心环节，由技术、生产、质检人员协同完成模组安装、线路对接与内部自检。

二、柜体内部核心部件拆解

1. 标准化磷酸铁锂电池模组

多组PACK电池模组规整分层排布，为整套储能设备储能核心单元，模组自带独立BMS采集接口，通过标准化串并联组成完整电池簇，承载系统充放电储能功能。

2. 分区强制风冷散热系统

柜体两侧与内部配置离心散热风机，分区风道设计，对电池簇、高压线束、变流区域分区控温，均衡模组温差，适配户外-20℃~50℃宽温运行环境，避免局部过热。

3. 高压阻燃动力线束+采集线束

橙色高压绝缘母线承载大电流充放电回路，黑色线束为单体电压、温度采集通讯线，线束统一固定分束，配套绝缘标识、二维码溯源标签，布线规范清晰，降低线路短路、发热隐患。

4. 高强度防腐柜体框架

黄色加厚钢制储能柜体，防锈防腐喷涂处理，内部分层承重支架，精准限位固定电池模组，预留PCS、消防、配电模块安装位，结构抗震牢固，满足户外露天安装工况。

三、现场作业流程说明

1. 工人将检测合格的电池模组分层吊装入柜，完成定位固定；

2. 对接高压动力母线、BMS采集通讯线路，统一规整布线；

3. 安装分区散热风机，搭建内部恒温风道；

4. 技术与质检人员现场联合巡检，核对模组编号、线束接线、绝缘防护，提前排查装配缺陷，整机装配完成后转入老化测试工段。

四、工艺优势（官网生产实力板块文案）

1. 模块化分层装配，检修便捷

电池模组分区独立布局，单簇故障可单独拆卸更换，无需清空整套储能柜，大幅降低后期项目运维难度。

2. 分区独立风冷温控

针对性对电池区域强制散热，精准控制模组温差，延长电芯循环使用寿命，保障高低温环境稳定充放电。

3. 标准化线束工艺，安全冗余充足

高压线束阻燃绝缘，线路分区分束、标识清晰，配套绝缘防护结构，杜绝高压回路漏电、过热风险。

4. 装配全程联合质检

生产、技术、质检多岗位同步现场核验，模组、线路、散热系统三重自检，从装配源头把控储能设备内部品质。
