一、设备与场景说明

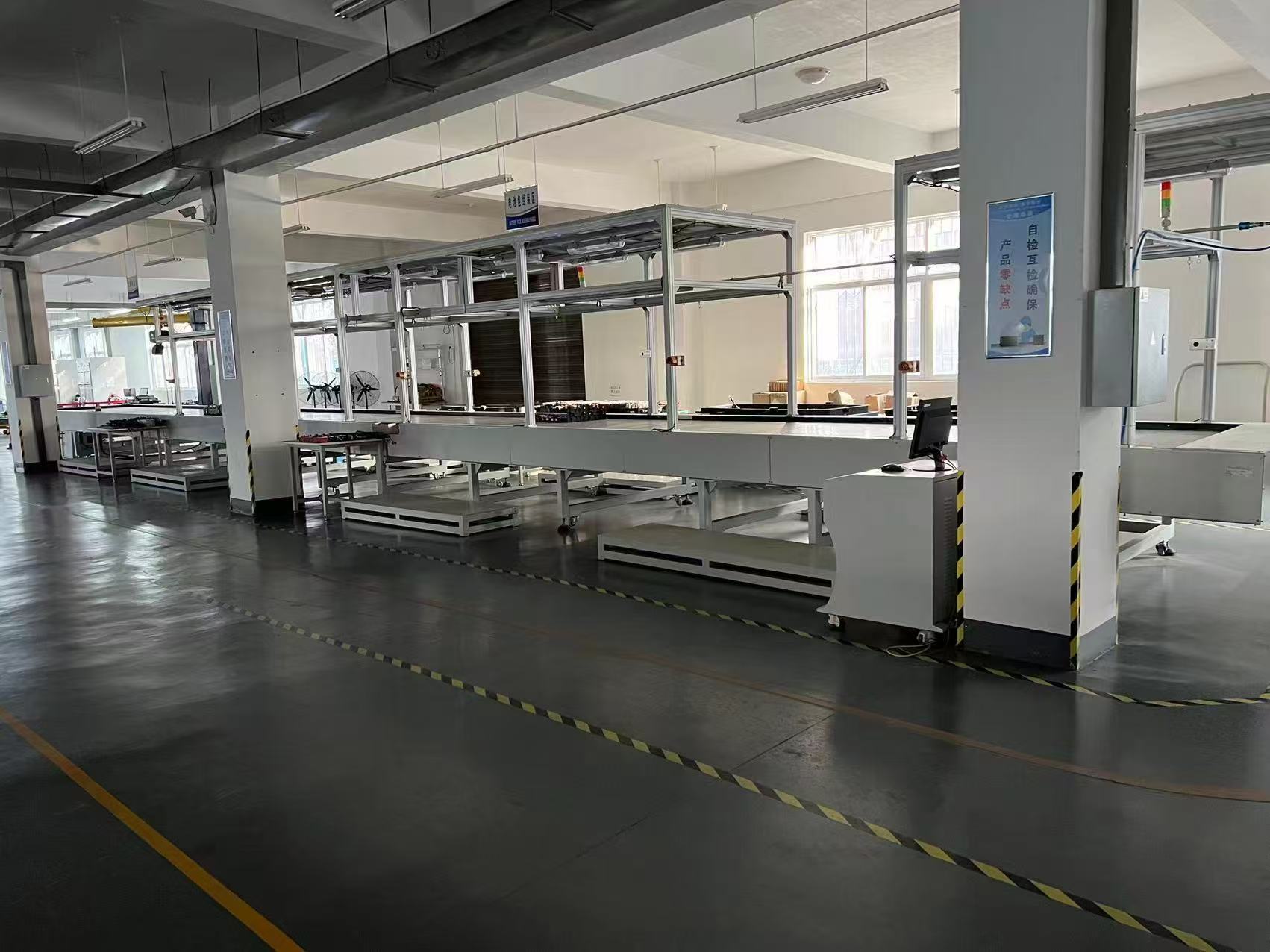

图中是邦华动力户外储能一体机/台区储能柜总装输送流水线，为储能整机成套组装工位，在电池模组完成检测后，进入本产线完成PCS、温控、配电、柜体、线束集成整机组装，是储能设备出厂前的核心装配工段。

整套线体采用工业铝型材框架+平面输送台结构，全线分段设置装配工位，配套独立工控操作台，适配100kW/200kWh一体式储能柜体的批量标准化组装。

二、产线核心功能

1. 分段式循环输送工位

长线体划分为模组入柜、PCS安装、温控系统装配、高低压线束接线、柜体密封、整机预检多个独立工位，工装台面平稳承载大型储能柜体，可随工序流转，实现流水线化装配，替代固定工位零散组装，大幅提升量产效率。

2. 标准化防护装配框架

上方铝型材龙门架用于吊装配件、布置气动工具、照明管线，分区作业，避免高低压装配工序交叉干扰，保障装配操作规范有序。

3. 配套工控检测终端

立柱旁配套电脑操作台，用于装配过程扫码建档、工序记录、半成品通电预检，实时录入装配数据，实现产品全生产流程溯源。

4. 标准化车间品控管理

立柱张贴“自检互检确保产品零缺点”质量标语，全产线划分安全警示通道，严格执行装配前后双重质检管控，从组装环节把控储能整机可靠性。
